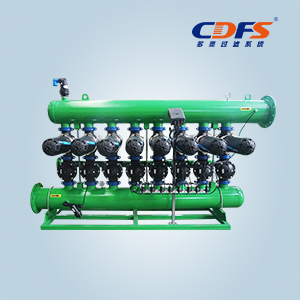

盤式過濾器，又稱疊片過濾器或疊片過濾器，是由多個過濾器單元并聯而成。其過濾單元主要由一組帶槽或邊的環形增強塑料過濾盤組成。上下盤之間的中間槽起到過濾和截流的作用。在過濾過程中，污水從外部進入，濾盤緊密壓實并堆疊在機組內，相鄰濾盤上的凹槽邊緣形成邊緣，截取水中的固體;反洗時，水從環形過濾盤的內側向外側流動，洗滌被困在過濾盤上的污物，并通過污水出口排出。盤式過濾器的核心技術是采用盤式過濾機構:通過表面有溝槽的塑料盤相互壓縮，實現表面過濾與深層過濾的結合;通過設計的過濾裝置，實現了過濾、反沖洗、自動切換和循環的過程。

    1.盤式過濾器原理:過濾盤的表面刻有細槽，相鄰的盤式槽的方向不同，所以彼此之間形成許多槽的交點。不同規格的圓盤槽交點的數量也不同，從12到32不等，這取決于圓盤的過濾精度。這些交叉口構成了大量的空腔和不規則的路徑，導致湍流與粒子之間的碰撞和凝結，更容易在下一個交叉口被攔截。因此，即使一些粒子從最初的交叉口泄漏出來，它們?nèi)匀粫?huì)被后面的交叉口攔截。當濾片之間的溝槽內積存大量雜質時，濾片裝置通過改變進出水流方向，自動打開被壓縮的濾片，噴射壓力水，帶動濾片高速旋轉。通過壓力水的沖刷和旋轉的離心力對圓盤進行清洗。然后改變進、出口流動方向，恢復初始過濾狀態。

    2.盤式過濾器過程(1)圓盤通過隔膜上下腔間的壓差形成的壓力作用于壓蓋上，形成緊湊的濾芯，防止水中雜質的滲透;(2)原水進入過濾器，由外到內經過濾芯;懸浮的雜質被攔截在外部和磁盤之間。

    3.盤式過濾器反沖洗過程控制器發出信號，關閉進水，打開排污。此時，膜片的上腔室也同時釋放壓力。(1)經其他過濾單元過濾后的凈水，從反沖洗過濾器的出水口反方向進入;(2)止回閥被水壓壓縮，水流只能進入四個反沖洗管;(3)壓力水從安裝在反沖洗管上的噴嘴噴出;(4)與此同時，反沖洗管中的壓力水也沖入壓蓋腔內，使壓蓋向上推力，使被壓蓋壓縮的圓盤松動;(5)沿切線方向的水射流帶動松脫盤快速旋轉，同時將被截取的雜質沖洗掉;(6)反沖洗水?dāng)y帶沖洗后的雜質，從污水出口排出;
